ASW100 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 100A Użyj d dla Elect ri c Pojazdy i maszyny inżynierskie AOKAI DC Stycznik
ASW100 rozwija się dla nieprzerwanego obciążenia, które wynosi 100 amp. Nieprzerwany prąd jest stosowany w warunkach nie wymagających lub rzadkich wymagań dotyczących przełączania obciążenia (utrzymuje niższą oporność styku). Napięcie znamionowej cewki może być wykonane z 12VDC do 120VDC zgodnie z wymaganiami klienta. Formularz kontaktowy ASW100 można również dostosować do SPST-NO lub SPST-NC. ASW100 posiada zaciski główne M8, które zaciskają się w zakresie 8-9Nm, a końcówki szpilki 6.3mm do połączeń cewkowych. Montaż odbywa się za pośrednictwem M4 (4 wyłączone z boku) otworów gwintowanych lub wsporników montażowych. Otwory gwintowane i wsporniki można zamontować lub pakować osobno.

ASW100 został zaprojektowany do obciążeń prądem stałym, w tym silników stosowanych w pojazdach elektrycznych, takich jak samochody ciężarowe przemysłowe oraz aplikacje telekomunikacyjne i dystrybucyjne.

Marka: AK / AOKAI

Nazwa: Stycznik DC

Model: ASW100 / SW80

Napięcie znamionowe: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V itd.
Prąd znamionowy: 100A
Rozmiar: 33 * 36 * 88 (Mm)
Waga: około 200g

图片 13.png

SPECYFIKACJA

Napięcie znamionowe cewki	DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V itd.
Prąd znamionowy (A)	100A
Obwód główny Obniżenie napięcia (obciążenie: 100A)	≤80mV
Pod (20 ± 5) ℃, Napięcie wciągania chłodzenia	≤70%
Pod (20 ± 5) ℃, Napięcie wylotu chłodzenia	≥5%, ≤40%
Dopuszczalny zakres wahań napięcia cewki	± 20%
Czas wciągania (N / O kontakty do zamknięcia)	≤30ms
Czas wyjazdu (N / O kontakty do otwarcia)	≤20ms
Maksymalny czas odłączania kontaktów	≤5ms
Odporność na izolację	≥ 50 MΩ
Wytrzymałość dielektryczna	50Hz / 60Hz 1000VAC / 1min
Prąd przeciążenia	≤7Ie, ≤1s
Zużycie energii Coil (W)	≤7,0W
Życie elektryczne	20 000 razy
Życie mechaniczne	300 tysiące razy
Tryb pracy	Ciągły lub przerywany
Formularz kontaktowy	1 NO lub 1 NC
Materiał styków	AgCdO / AgCuO
Obciążenie znamionowe styków pomocniczych (opcjonalne części)	2A / 48VDC, 5A / 24VDC
Standard techniczny	GB14048.4-2010

UŻYTKOWANIE ŚRODOWISKA

Wysokość	≤2Km	Temperatura otoczenia	-25 ~ + 55 ° C
Międzynarodowa Stopa Ochrony	IP50	Typ instalacji	III
Sposób instalacji	Każdy	Wibracja	2,5 g (5 ~ 50) Hz
Wpływ	50g, 11ms (fala Half-Sine Wave)

SCHEMAT

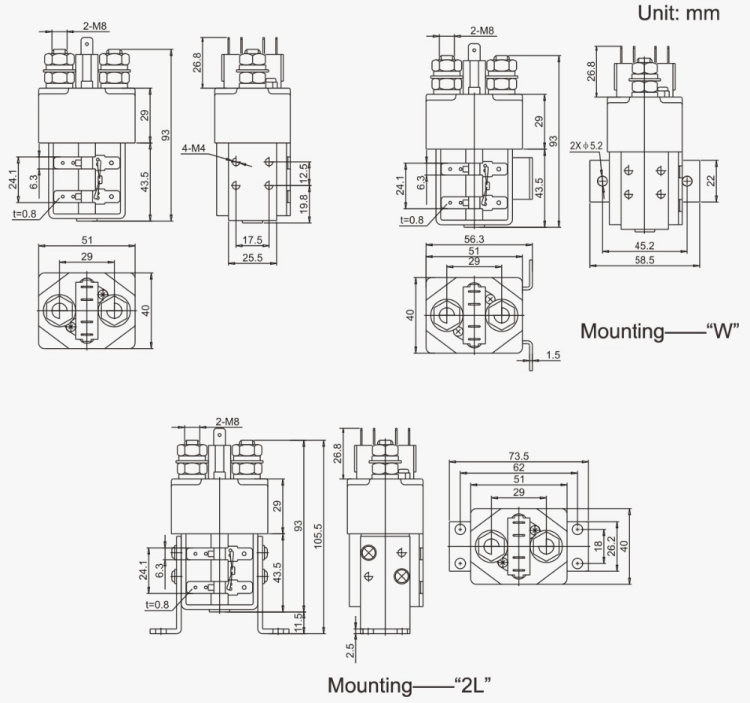

SCHEMAT INSTALACJI

图片 14.png
